Выход управляющей программы (УП) за границы рабочего поля легко проверяется визуально: визуализация УП должна полностью ложиться внутрь штрихового параллелепипеда во всех плоскостях. При этом проверку нужно делать по всем осям: очень часто за границы выходит ось Z, которую заметить сложнее всего.

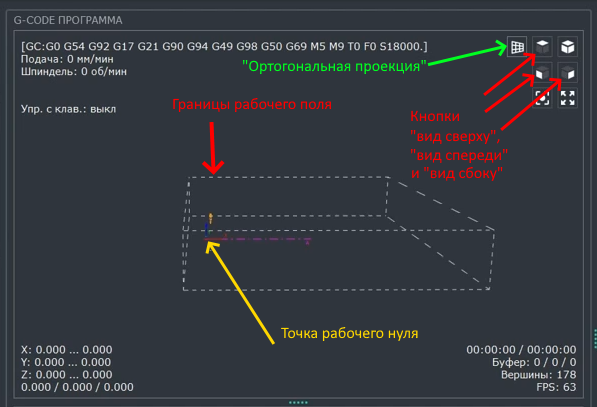

Для простоты проверки в разных плоскостях в окне визуализации есть кнопки переключения вида на "вид сверху", "вид спереди" и "вид сбоку". Для точной проверки нужно также переключиться на ортогональную проекцию.
Штриховой параллелепипед показывает границы рабочего поля станка.
Причиной выхода за границы поля является неправильно установленный рабочий ноль. Чтобы исправить это, выберите новую исходную точку, переместив туда инструмент, используя кнопки ручного перемещения, и обнулите рабочие координаты соответствующими кнопками на панели СОСТОЯНИЕ.
