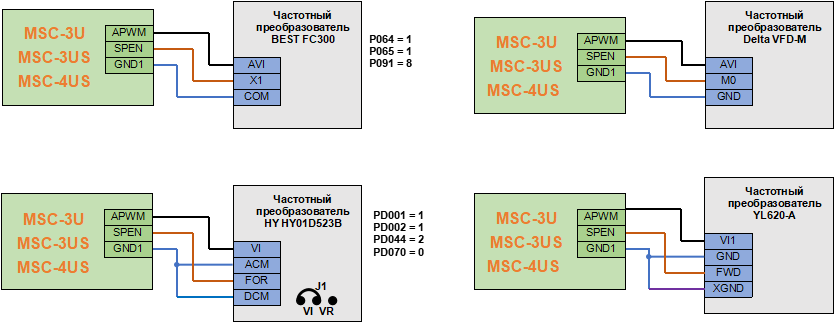

Подключение частотных преобразователей к контроллерам серии MSC
Подключение частотного преобразователя BEST FC300
Подключение частотного преобразователя HY HY01D523B
Подключение частотного преобразователя Delta VFD-M
Подключение частотного преобразователя YL620-A
Подключение частотного преобразователя HS320
Подключение частотного преобразователя H100 Series
Подключение частотного преобразователя BEST FC300

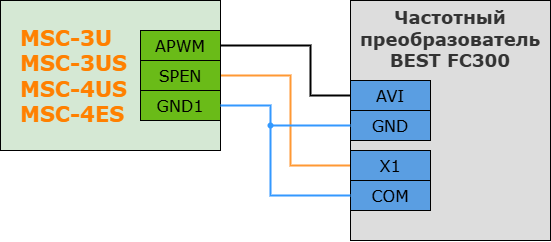

- Схема подключения к контроллерам MSC-3U, MSC-3US, MSC-4US, MSC-4ES

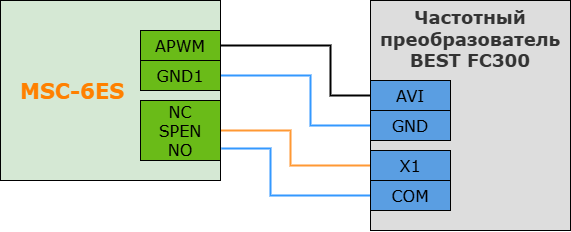

- Схема подключения к контроллеру MSC-6ES
Необходимо настроить следующие параметры частотного преобразователя:
P064 = 1
P065 = 1
P091 = 8
Подключение частотного преобразователя HY HY01D523B
- Схема подключения к контроллерам MSC-3U, MSC-3US, MSC-4US, MSC-4ES
- Схема подключения к контроллеру MSC-6ES
На частотном преобразователе джампер J1 должен быть установлен в положение VI.
Необходимо настроить следующие параметры частотного преобразователя:
PD001 = 1
PD002 = 1
PD044 = 2
PD070 = 0
Подключение частотного преобразователя Delta VFD-M
- Схема подключения к контроллерам MSC-3U, MSC-3US, MSC-4US, MSC-4ES
- Схема подключения к контроллеру MSC-6ES
Необходимо настроить следующие параметры частотного преобразователя:
Pr.00 = 1
Pr.01 = 1
P091 = 8
Подключение частотного преобразователя YL620-A
- Схема подключения к контроллерам MSC-3U, MSC-3US, MSC-4US, MSC-4ES
- Схема подключения к контроллеру MSC-6ES
Необходимо настроить следующие параметры частотного преобразователя:
P00.01 = 1
P07.08 = 3
Подключение частотного преобразователя HS320
- Схема подключения к контроллерам MSC-3U, MSC-3US, MSC-4US, MSC-4ES
- Схема подключения к контроллеру MSC-6ES
Необходимо настроить следующие параметры частотного преобразователя:
F0.02 = 1
F0.03 = 3
F0.06 = 0
F5.02 = 3
Подключение частотного преобразователя H100 Series

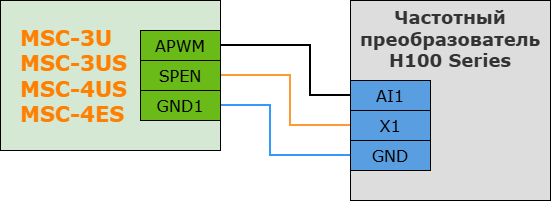

- Схема подключения к контроллерам MSC-3U, MSC-3US, MSC-4US, MSC-4ES

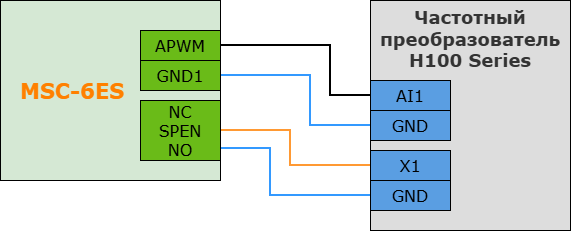

- Схема подключения к контроллеру MSC-6ES
Необходимо настроить следующие параметры частотного преобразователя:
F001 = 1
F002 = 1
F044 = 2
Джампер J1 в положение NPN.
