HBC-3U.J

Сферы применения

Отличное решение для управления небольшими фрезерными ЧПУ-станками (например, популярной серии 3018) для хобби, домашних мастерских, и малого бизнеса. Позволяет подключать коллекторные и бесколлекторные шпиндели, LED-лазер. Снабжен различными схемами защиты от помех и обратной ЭДС шаговых двигателей. Бесплатное Android-приложение для смартфона/планшета имеет весь необходимый функционал (включая запуск G-код программ) и позволяет обойтись без компьютера. Использование качественной компонентной базы и оригинальных схемотехнических решений обеспечивают долгий срок службы и высокую надежность устройства.

Информация о продукте

• 3 оси

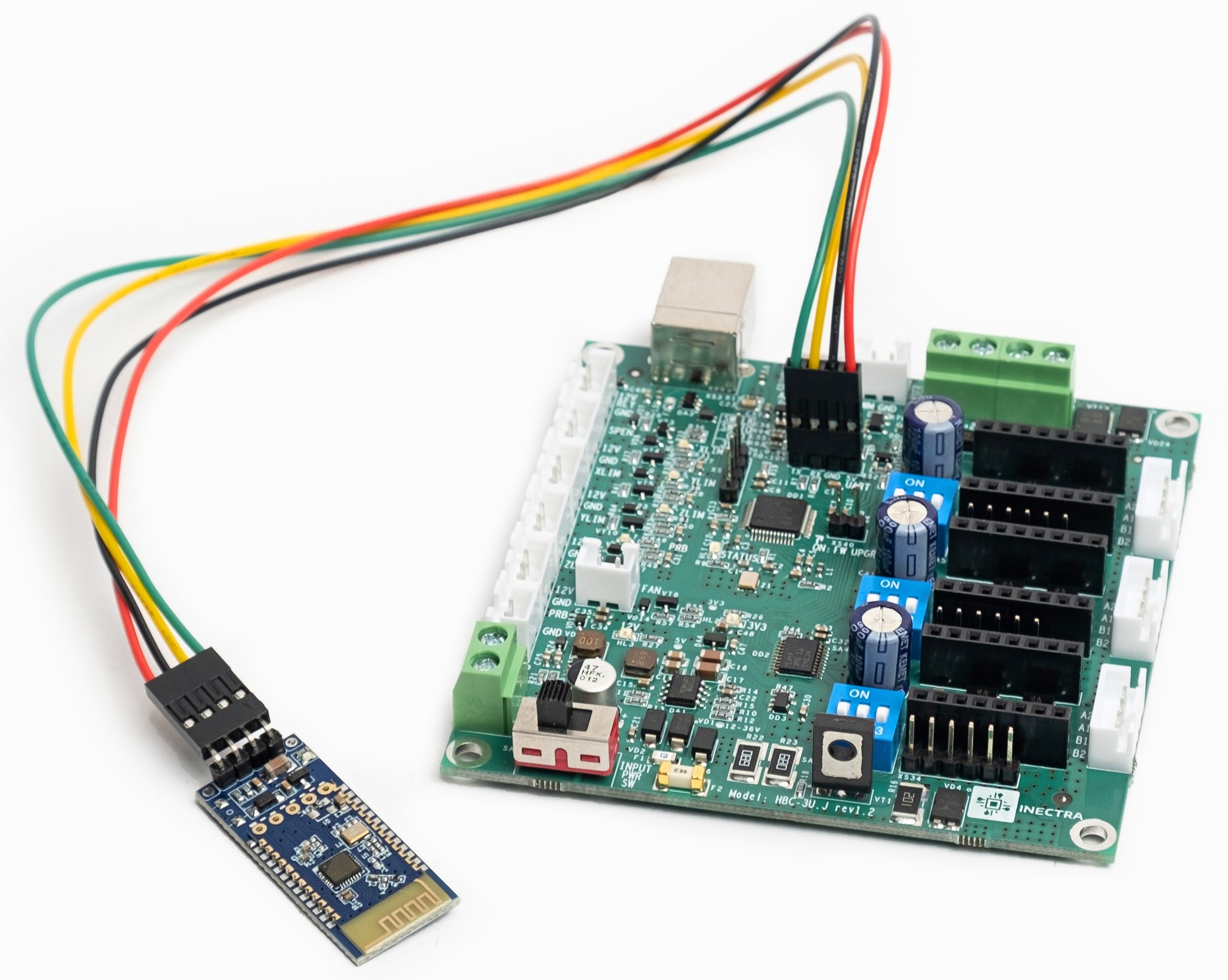

• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART (offline-контроллер).

• Контроллер не требователен  к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.

• Программа управления для ПК совместима с 32- и 64-разрядными системами, есть версии для Windows и Linux.

• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.

• Некоторые полезные функции: макросы, макровызовы, автоматическое восстановление программы G-кода после сбоя по питанию, компенсация неровностей поверхности стола, запоминание точки останова программы G-кода, очень качественная и быстрая визуализация с точным расчетом времения выполнения программы и др.

• Частота сигнала Step до 170кГц.

• Точность интерполяции 1мкм. Интерполяция одновременно по всем осям.

• Слоты для подключения популярных и недорогих драйверов  шаговых двигателей DRV8825/A4988.

• Разъемы для подключения внешних драйверов шаговых двигателей по протоколу Step-Dir.

• Разъемы для подключения коллекторного шпинделя с питанием от отдельного источника и управлением силовым ключом (цепь подключения оптически изолирована от остальной схемы).

• Схема ограничения и подавления обратной ЭДС от шаговых двигателей.

• Работа от одного источника питания 12-36В.

• Рабочий температурный диапазон -20...70C.

• Входные сигналы: LimitX, LimitY, LimitZ, Probe.

• Выходные сигналы: реле  включения шпинделя, 5В-ШИМ управления мощностью LED-лазера, аналоговый сигнал 0-10 (опционально 0-5В) управления оборотами шпинделя.

• Компания Инектра реализует полный цикл проектирования и разработки оборудования, включая аппаратную часть, ПО контроллера и программы управления для персонального компьютера и мобильных устройств.

• При разработке нового функционала мы учитываем пожелания клиента и реализуем их в кратчайшие сроки.

• Для юр.лиц доступна услуга "Возьми на тест": Вы бесплатно берёте контроллер на тест сроком до 3-х недель, а решение о приобретении принимаете по результатам опытной эксплуатации.

• Бесплатная комплексная техническая поддержка.

• Гарантия 12 месяцев
