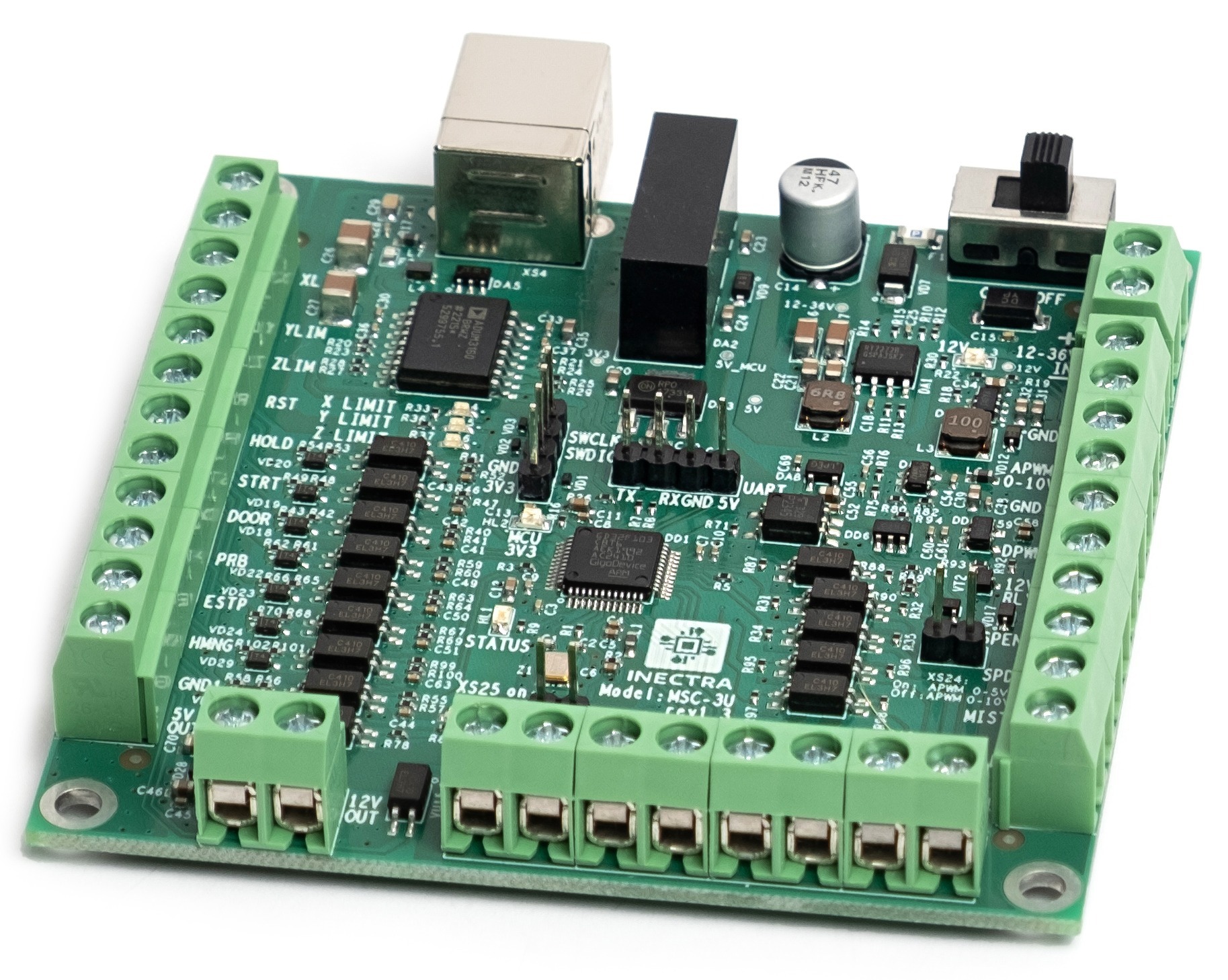

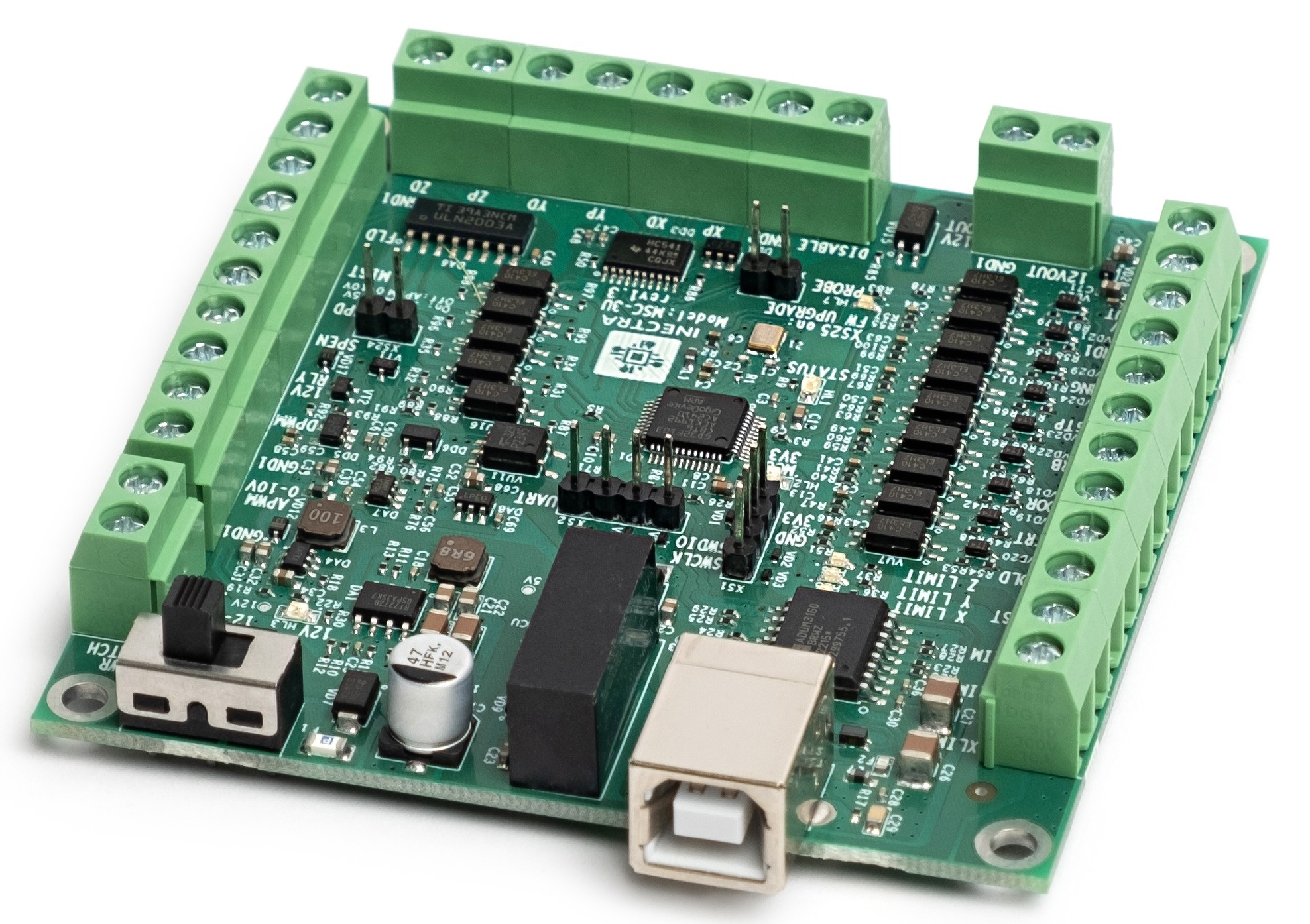

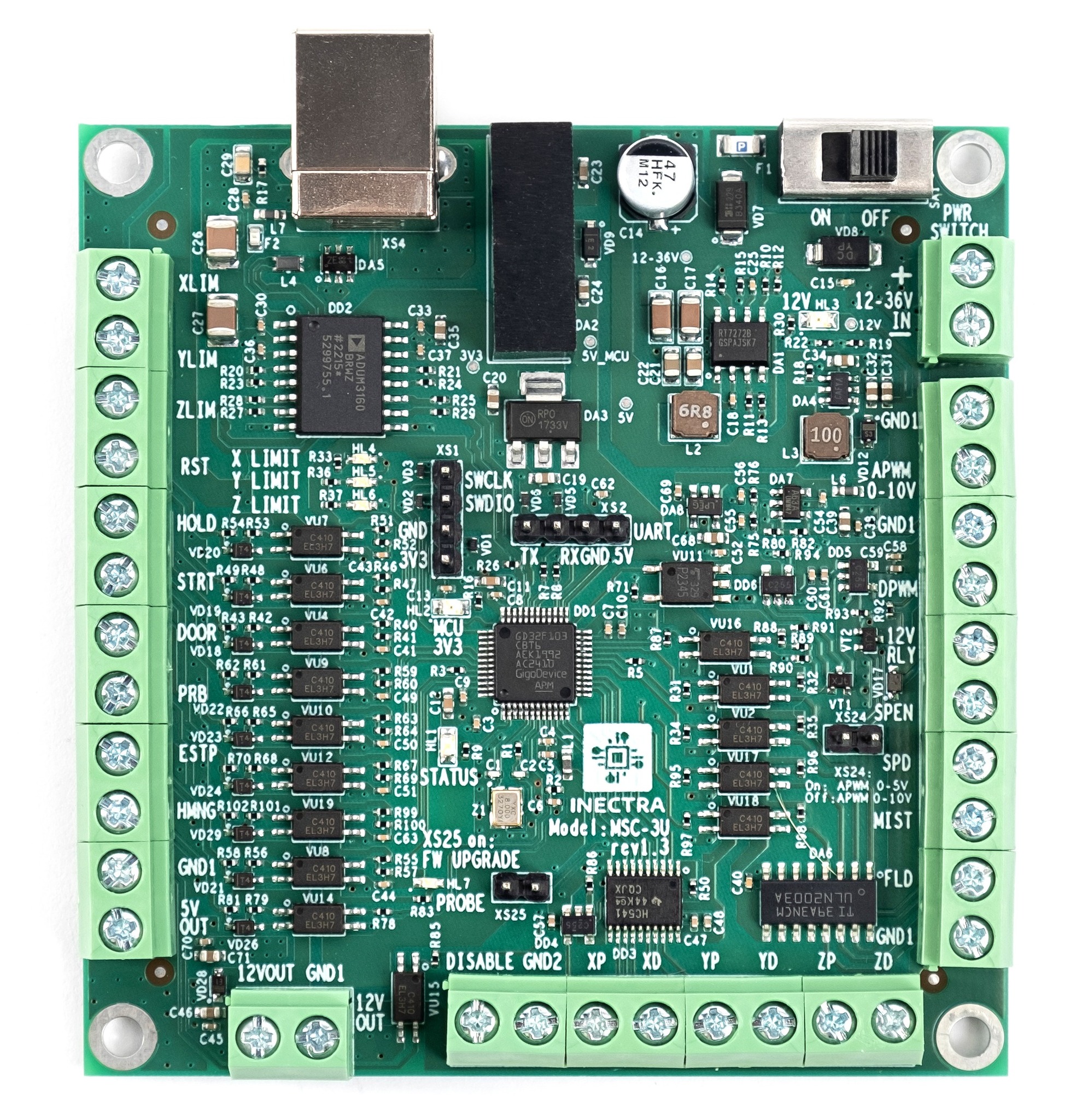

MSC-3U

Сферы применения

Современное недорогое и качественное решение для управления 3-осевыми фрезерными ЧПУ-станками для бизнеса, например, FrezerTec, Filato, Hommel, Beaver, WoodTec, Станки Поволжья, ProfCNC и др. Использование оригинальных схемотехнических решений и качественной компонентной базы обеспечивают высокую защиту от разного рода промышленных помех, надёжную работу и долгий срок службы устройства. Вкупе с программой управления, отличающейся богатым набором функциональных возможностей, которая требует для работы лишь наличие одного USB-порта и запускается на современных персональных и одноплатных компьютерах различных архитектур (x86, x86_64, aarch64), работающих под управлением Windows и Linux, система обеспечивает высокую гибкость и простоту установки. Контроллер является идеальным решением для замены устаревших и неподдерживаемых систем NC Studio5 и MACH3.

Информация о продукте

• 3 оси

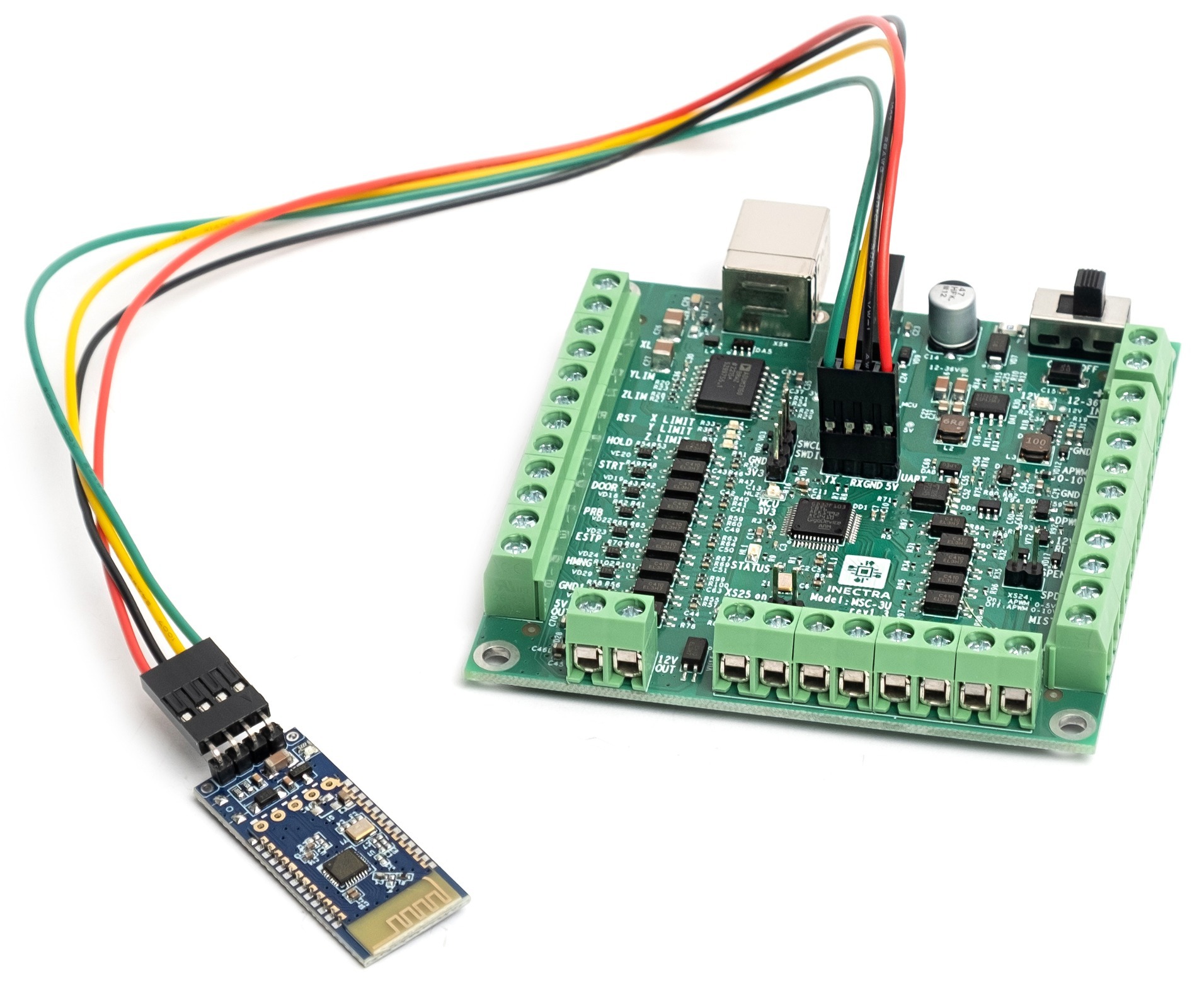

• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART.

• Поддержка беспроводных пультов (WHB-04B) и игровых джойстиков.

• Контроллер не требователен  к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики.

• Программа управления для ПК совместима с 32- и 64-разрядными системами, есть версии для Windows и Linux.

• Гальваническая изоляция (опторазвязка) шумных и тихих цепей.

• ШИМ с гальванической развязкой. Высокая стабильность и плавная регулировка аналогового сигнала 0-10В управления скоростью вращения шпинделя.

• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними.

• Некоторые полезные функции: макросы, макровызовы, автоматическое восстановление программы G-кода после сбоя по питанию, компенсация неровностей поверхности стола, запоминание точки останова программы G-кода, очень качественная и быстрая визуализация с точным расчетом времени выполнения программы и др.

• Частота сигнала Step до 170кГц.

• Точность интерполяции 1мкм. Интерполяция одновременно по всем осям.

• Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя.

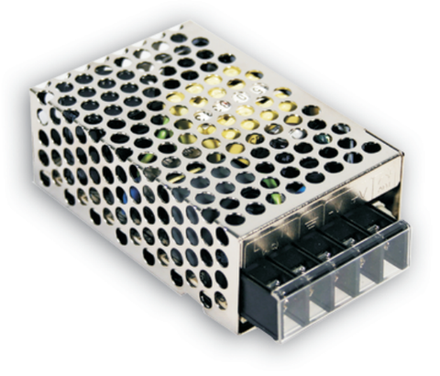

• Питание от одного источника 12-36В.

• Рабочий температурный диапазон -20...+70C.

• Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir.

• Входные сигналы: LimitX, LimitY, LimitZ, Probe, Start, Hold, Safety Door, Reset, E-Stop.

• Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя; сигнал HMNG синхронизации с платой выравнивания портала MABI-1.

• Компания Инектра реализует полный цикл проектирования и разработки оборудования, включая аппаратную часть, ПО контроллера и программы управления для персонального компьютера и мобильных устройств.

• При разработке нового функционала мы учитываем пожелания клиента и реализуем их в кратчайшие сроки.

• Для юр.лиц доступна услуга "Возьми на тест": Вы бесплатно берёте контроллер на тест сроком до 3-х недель, а решение о приобретении принимаете по результатам опытной эксплуатации.

• Бесплатная комплексная техническая поддержка.

• Переоборудуем Ваш станок с MACH3/NC Studio/RichAuto и другими системами на нашу ЧПУ-систему под ключ!

• Гарантия 12 месяцев.
