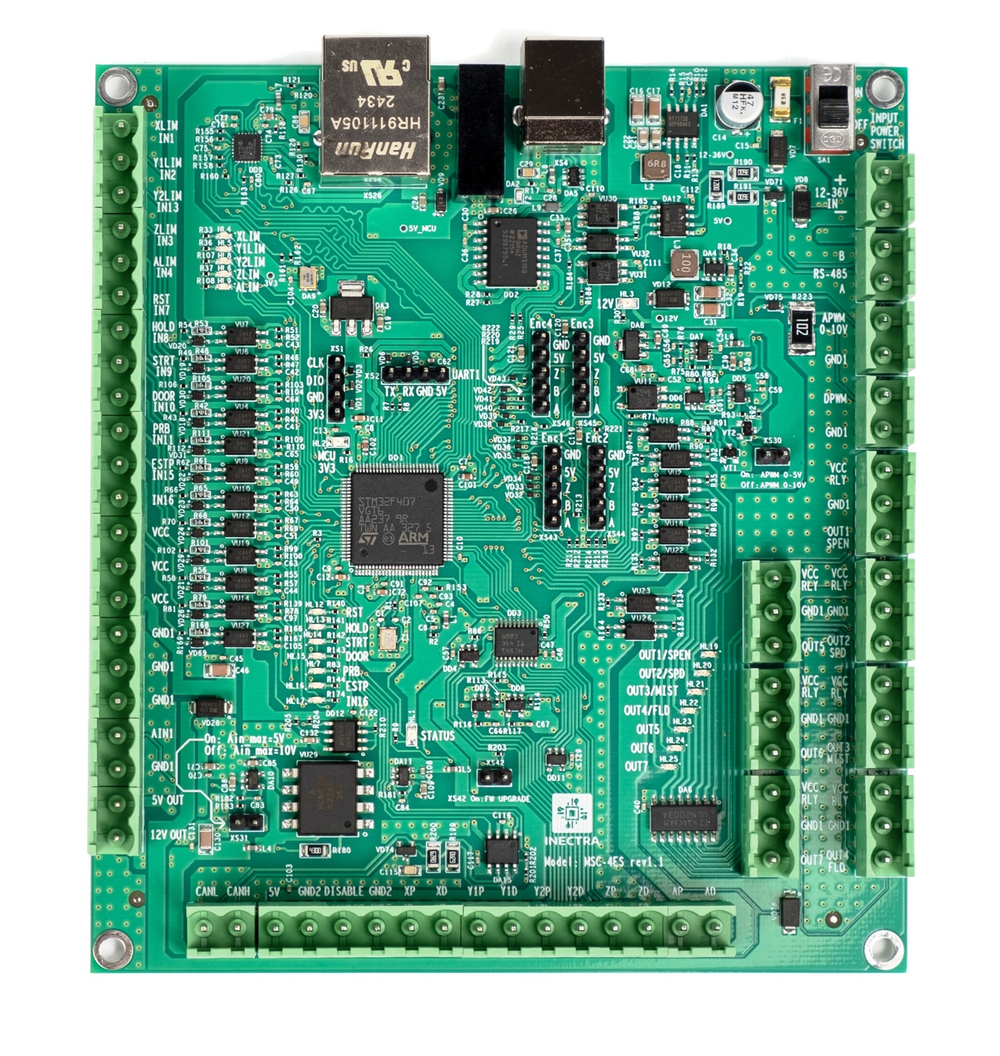

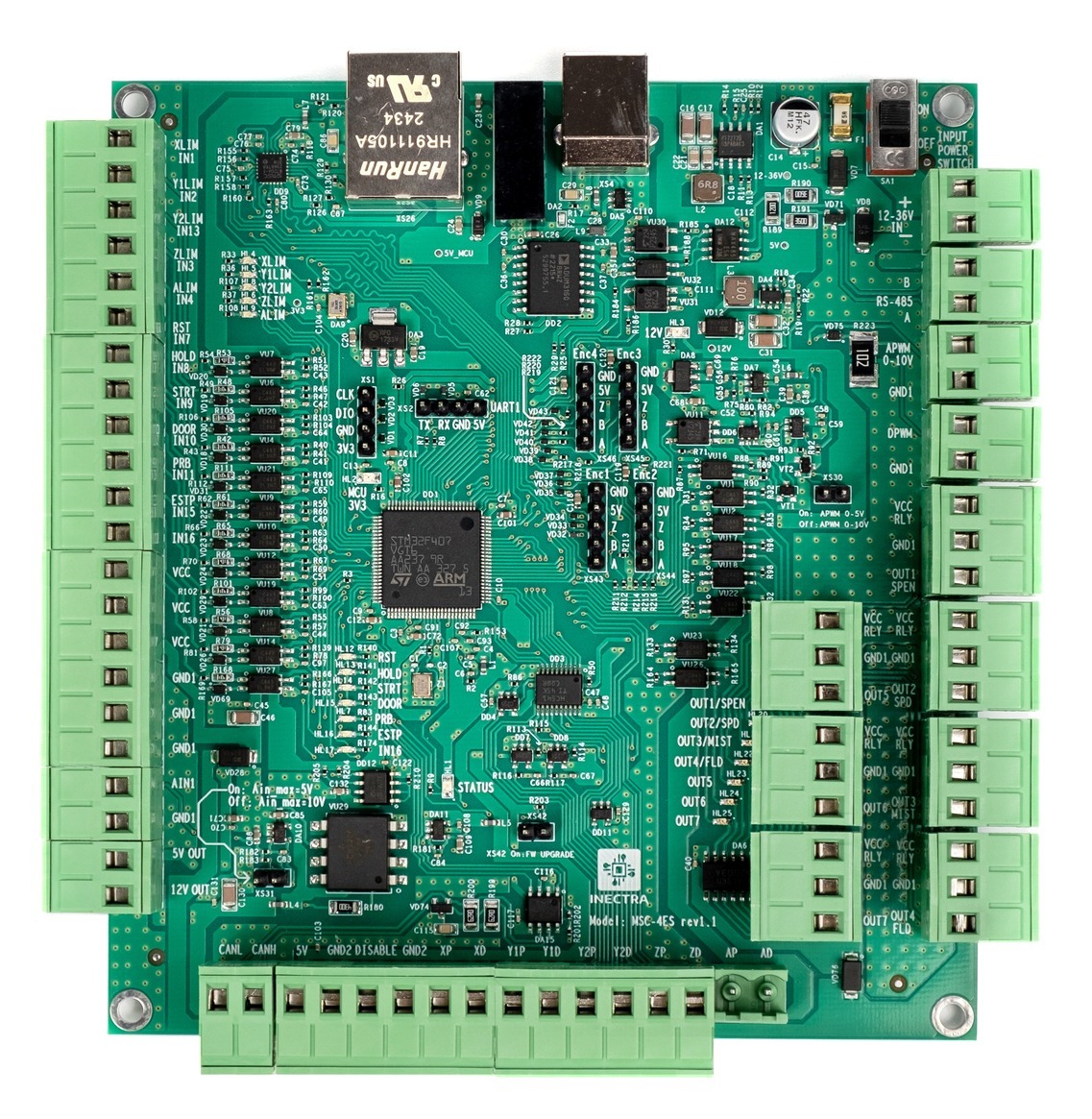

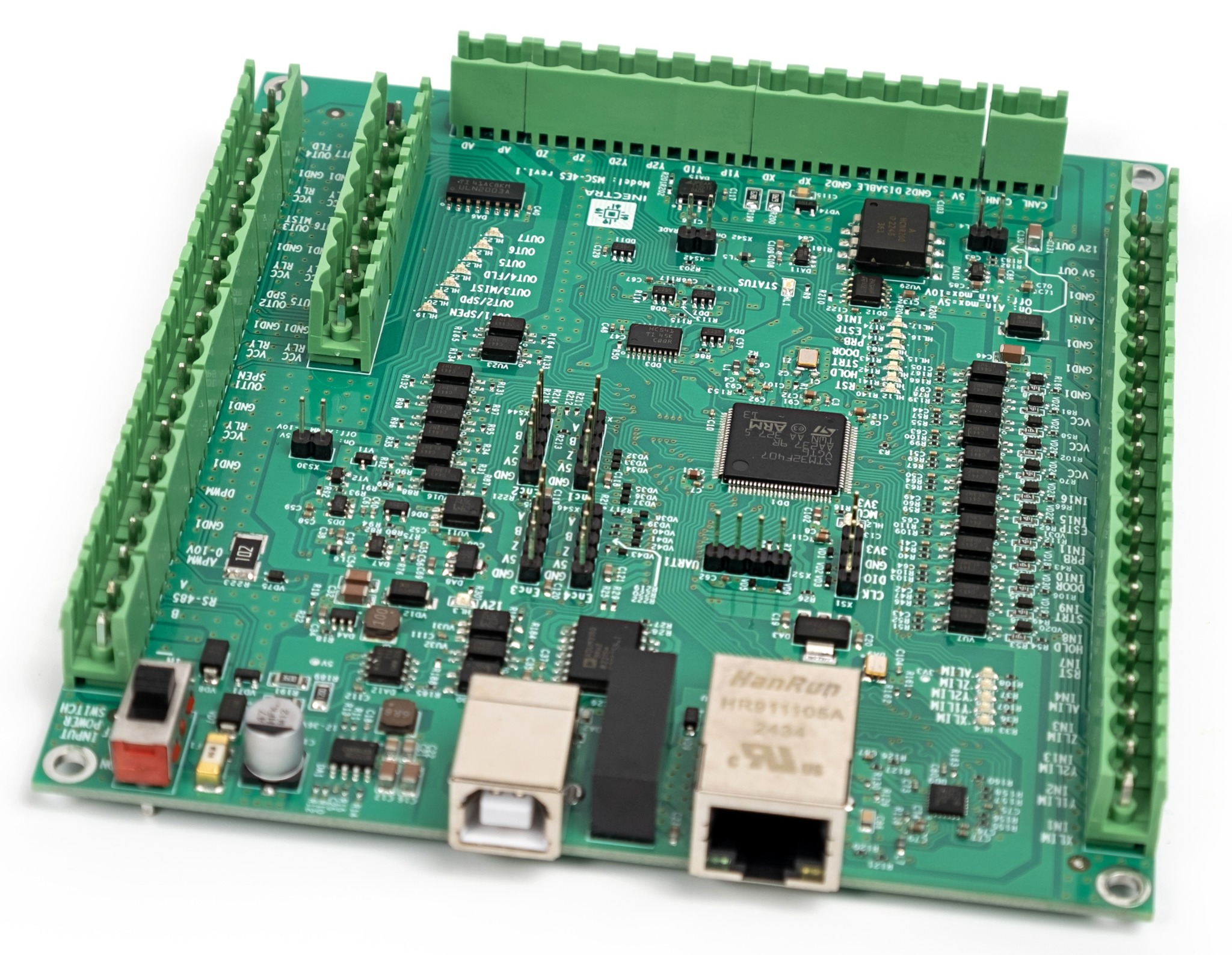

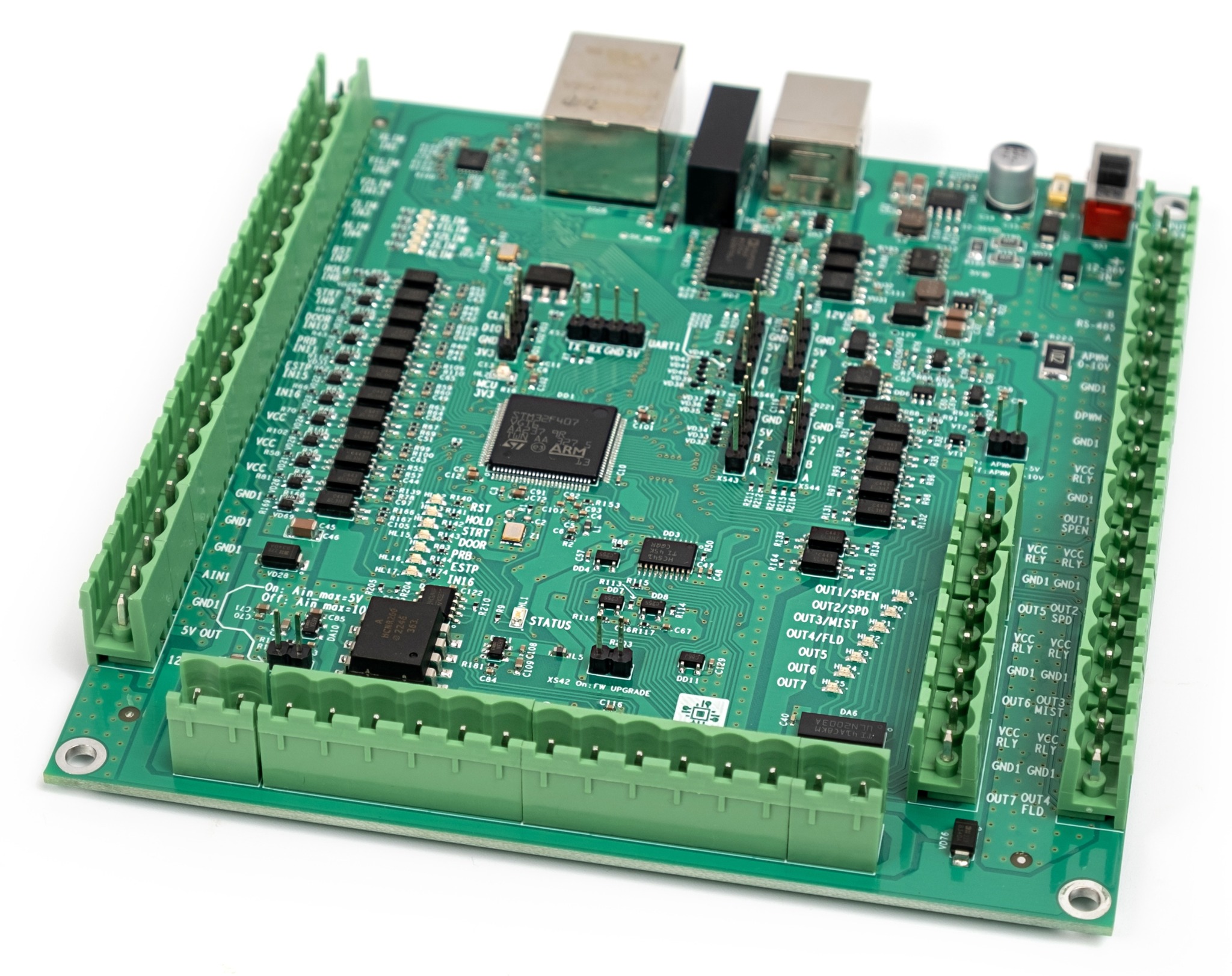

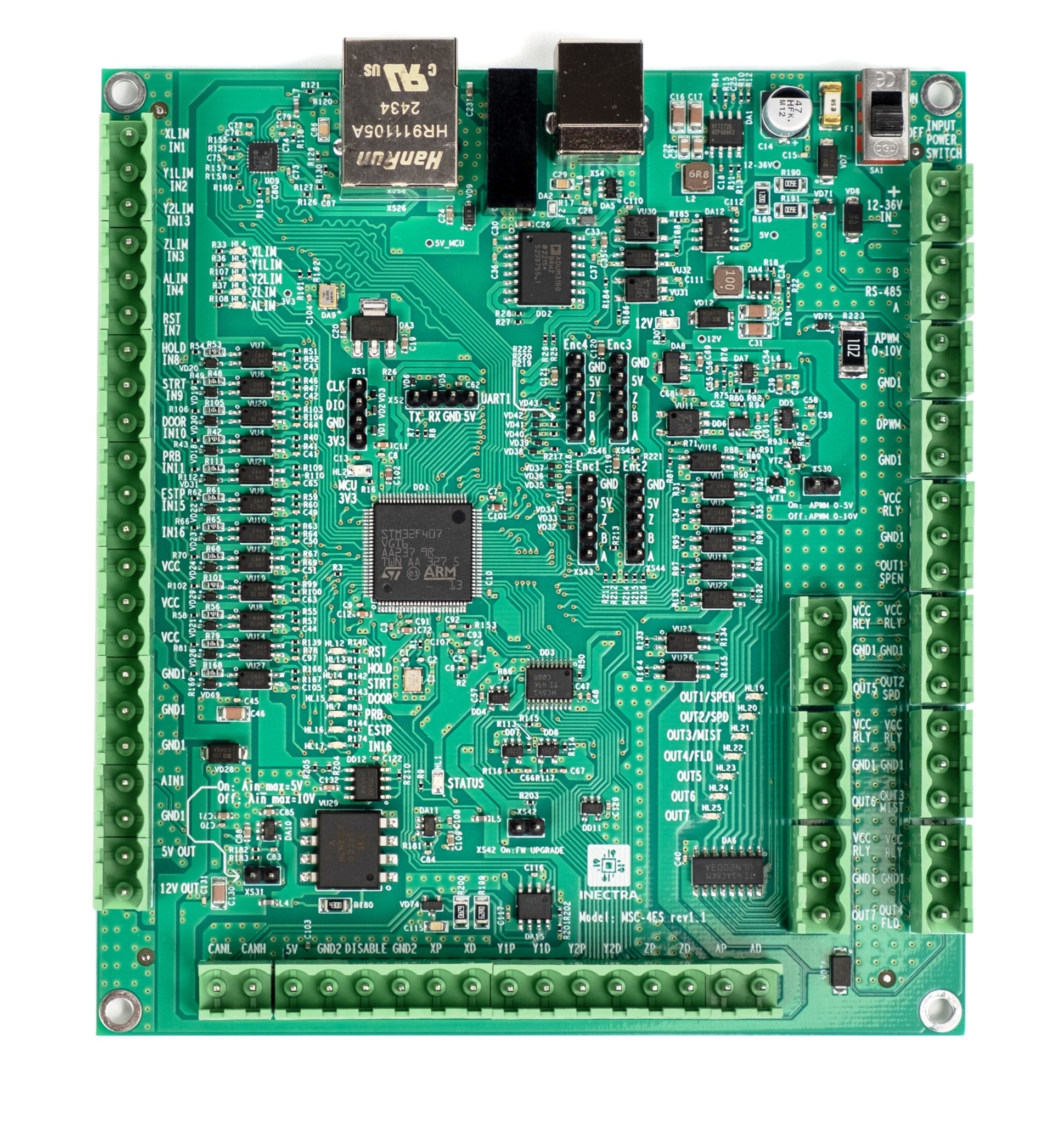

MSC-4ES

Сферы применения

Современное и качественное решение, сочетающее в себе функции ЧПУ-контроллера и ПЛК (программируемый логический контроллер), предназначено для управления многоосевыми ЧПУ-станками для обработки дерева, металлов, раскроя материалов и др. Использование оригинальных схемотехнических решений и качественной компонентной базы обеспечивают высокую защиту от разного рода промышленных помех, надёжную работу и долгий срок службы устройства. Вкупе с программой управления, отличающейся богатым набором функциональных возможностей, система обеспечивает очень высокую гибкость и простоту установки. Контроллер является идеальным решением для замены устаревших и неподдерживаемых систем NC Studio5 и MACH3.

Информация о продукте

• Полноценная поддержка 4 осей

• Порт RJ-45 для работы по интерфейсу Ethernet 10BASE-T/100BASE-TX

• Порт USB TypeB для работы по интерфейсу USB 2.0 Full Speed

• Разъем UART для подключения Bluetooth-модуля или Offline-контроллера

• Поддержка беспроводных пультов (WHB-04B) и игровых джойстиков

• Интерфейс RS-485 для управления частотными преобразователями по протоколу Modbus RTU *

• Возможность подключения до 4-х квадратурных ABZ-энкодеров (оптические линейки, энкодеры вращения, MPG)

• Интерфейс CAN (2.0B Active) *

• Один аналоговый вход 0-10В с возможностью изменения диапазона на 0-5В

• Функция автовыравнивания оси Y (опционально сменой прошивки можно переключить автовыравнивание на ось X)

• Контроллер не требователен  к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики

• Программа управления для ПК совместима с 32- и 64-разрядными системами, есть версии для Windows и Linux

• Гальваническая изоляция (опторазвязка) шумных и тихих цепей

• Некоторые полезные функции: макросы, автоматическое восстановление программы G-кода после сбоя по питанию, компенсация неровностей поверхности стола, запоминание точки останова программы G-кода, фоновые задачи, возможность настройки неограниченного количества исполнительных узлов (рабочих органов станка), очень качественная и быстрая визуализация с точным расчетом времени выполнения программы и др.

• Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir

• Частота сигнала Step до 500кГц не зависит от количества одновременно интерполируемых осей

• Точность интерполяции 1мкм. Интерполяция одновременно по всем осям.

• Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя

• Работа от одного источника питания 12-36В 2А

• Рабочий температурный диапазон -20...+70C

• 12 дискретных входов NPN-типа:  LimitX, LimitY1, LimitY2, LimitZ, LimitA, Probe, Start, Hold, Safety Door, Reset, E-Stop, IN16

• 7 дискретных релейных выходов.

• Аналоговый выход 0-10В (сглаженный ШИМ-сигнал) для управления частотой вращения шпинделя

• ШИМ-сигнал TTL-уровня (5В) для управления мощностью LED-лазера

• ШИМ с гальванической развязкой. Высокая стабильность и плавная регулировка аналогового сигнала 0-10В управления скоростью вращения шпинделя

• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними

• Компания Инектра реализует полный цикл проектирования и разработки оборудования, включая аппаратную часть, ПО контроллера и программы управления для персонального компьютера и мобильных устройств.

• При разработке нового функционала мы учитываем пожелания клиента и реализуем их в кратчайшие сроки.

• Для юр.лиц доступна услуга "Возьми на тест": Вы бесплатно берёте контроллер на тест сроком до 3-х недель, а решение о приобретении принимаете по результатам опытной эксплуатации.

• Бесплатная комплексная техническая поддержка.

• Переоборудуем Ваш станок с MACH3/NC Studio/RichAuto и другими системами на нашу ЧПУ-систему под ключ!

• Гарантия 12 месяцев.

* Еще дорабатываем софт для поддержки этого функционала
