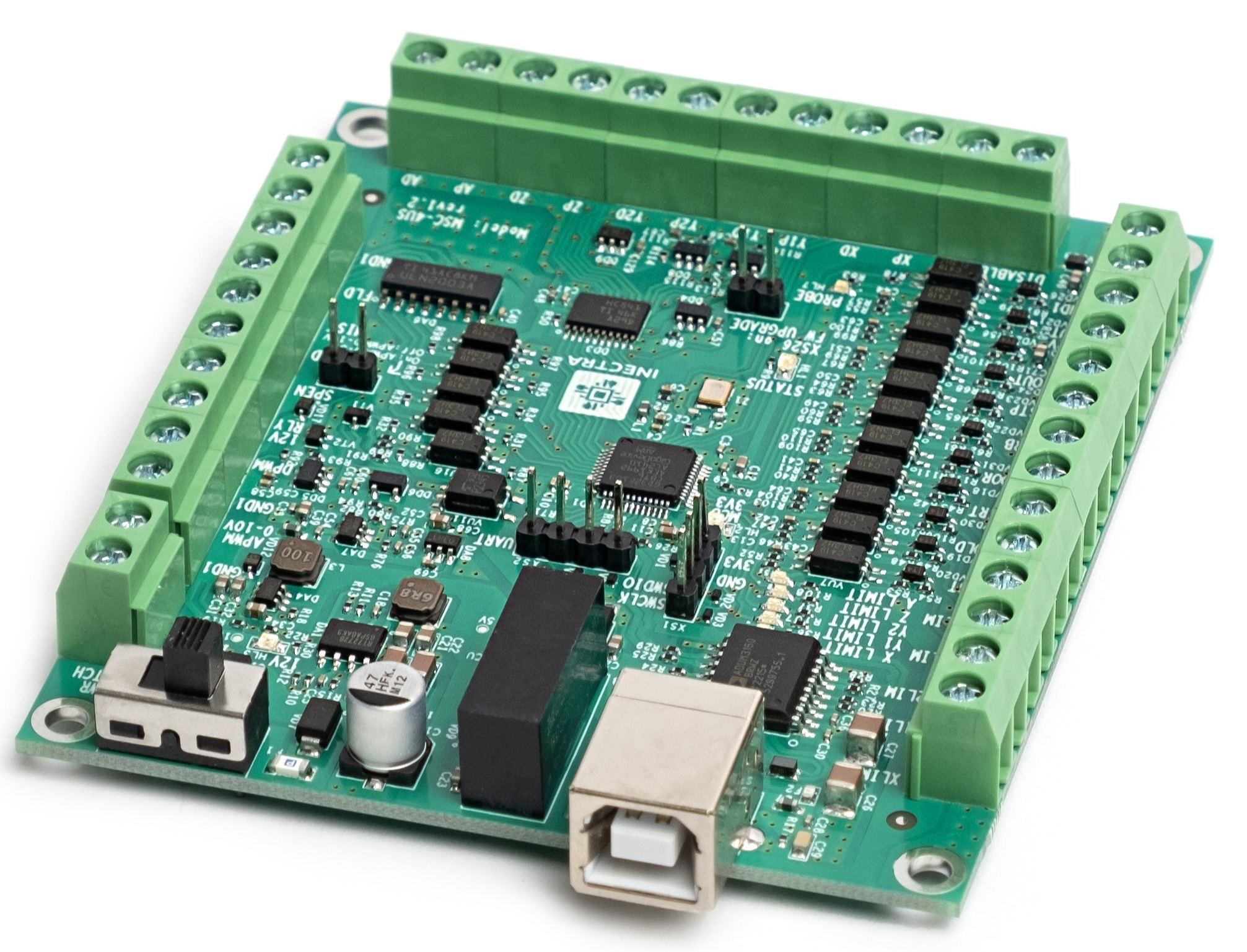

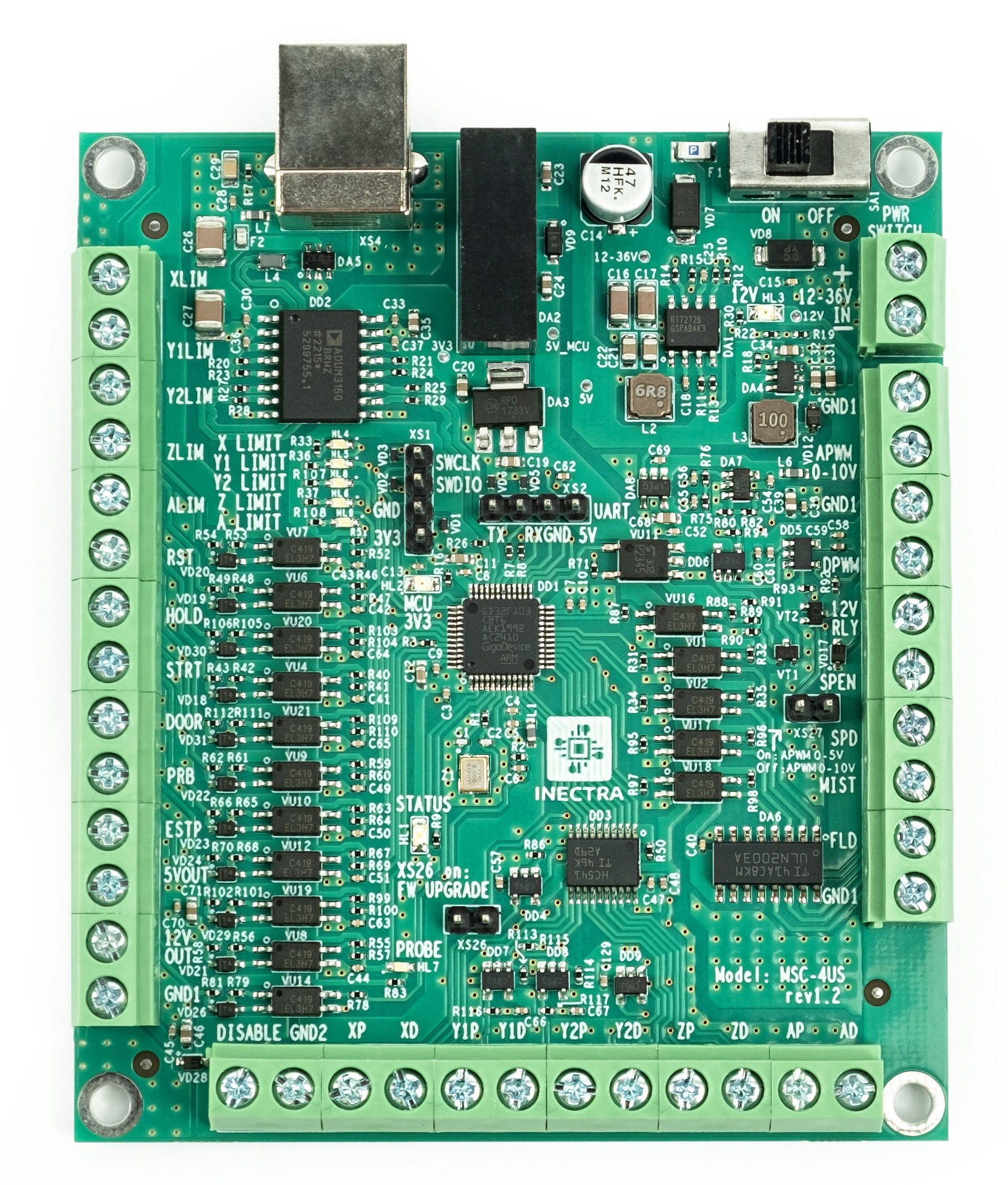

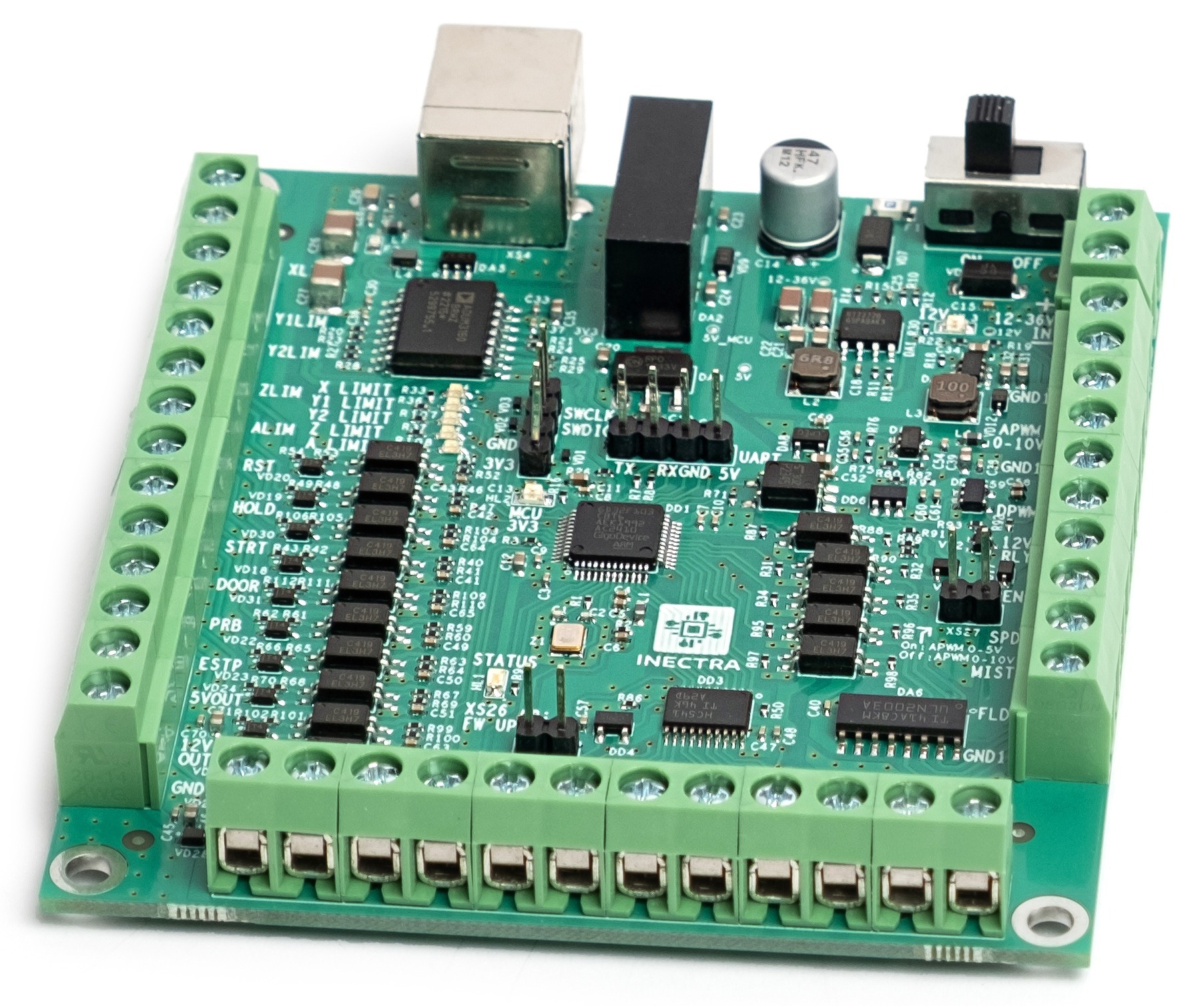

MSC-4US

Сферы применения

Современное недорогое и качественное решение для управления 3- и 4-осевыми фрезерными ЧПУ-станками для бизнеса, например, FrezerTec, Filato, Hommel, Beaver, WoodTec, Станки Поволжья, ProfCNC и др. Использование оригинальных схемотехнических решений и качественной компонентной базы обеспечивают высокую защиту от разного рода промышленных помех, надёжную работу и долгий срок службы устройства. Вкупе с программой управления, отличающейся богатым набором функциональных возможностей, которая требует для работы лишь наличие одного USB-порта и запускается на современных персональных и одноплатных компьютерах различных архитектур (x86, x86_64, aarch64), работающих под управлением Windows и Linux, система обеспечивает очень высокую гибкость и простоту установки. Контроллер является идеальным решением для замены устаревших и неподдерживаемых систем NC Studio5 и MACH3 и позволяет без особых усилий добавить в Ваш станок поворотную ось.

Наличие встроенной функции автовыравнивания оси Y и качественная 4-осевая визуализация в программе управления еще больше расширяют возможности и удобство пользования системой.

Информация о продукте

• Полноценная поддержка 4 осей

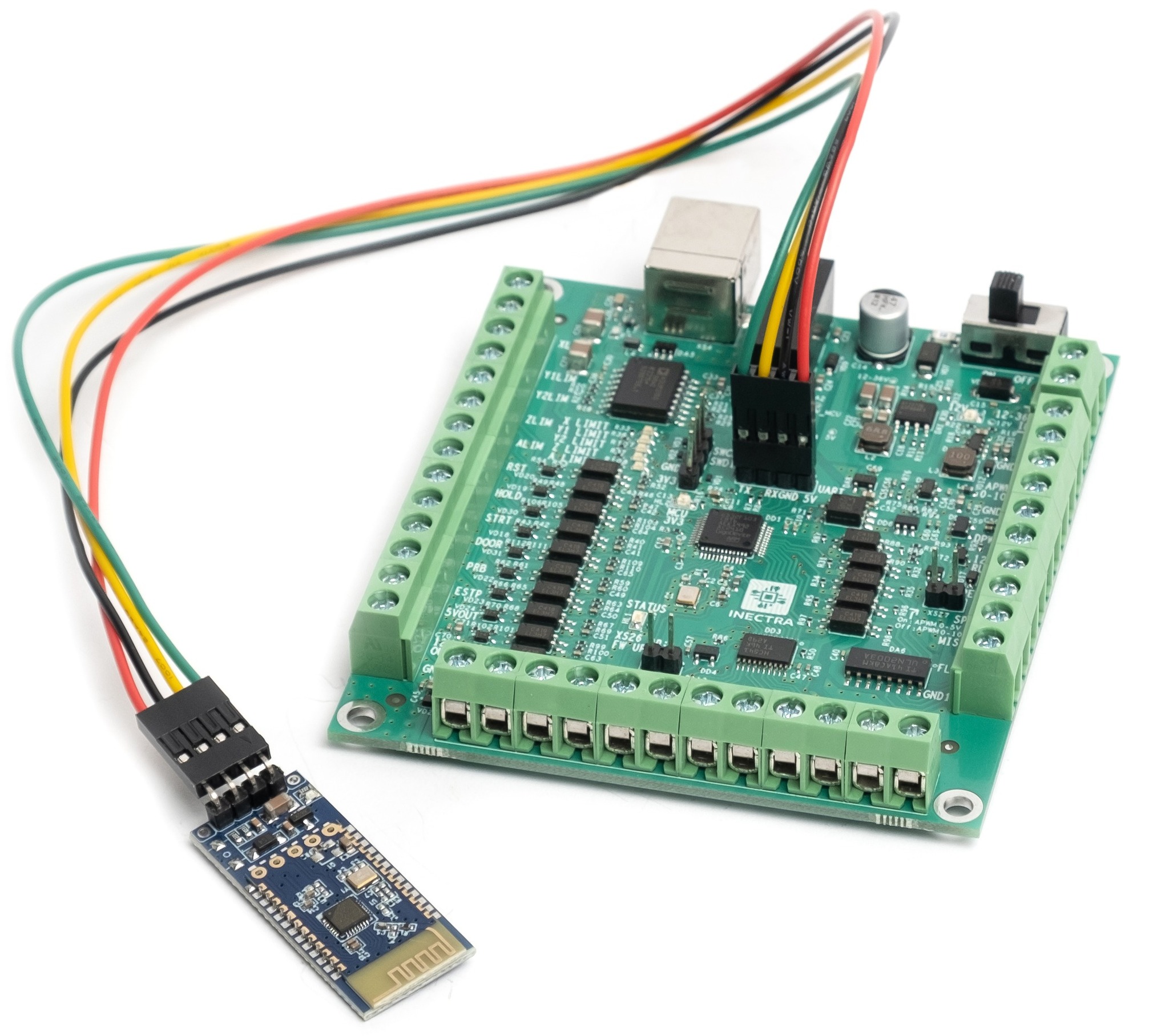

• Несколько интерфейсов управления контроллером: USB, Bluetooth, UART

• Функция автоматического выравнивания (синхронизации) оси Y по двум концевым  датчикам

• Контроллер не требователен  к операционной системе ПК: все сигналы (Step/Dir, ШИМ) генерируются непосредственно платой контроллера, обеспечивая их великолепные частотно-временные характеристики

• Программа управления для ПК совместима с 32- и 64-разрядными системами, есть версии для Windows и Linux

• Гальваническая изоляция (опторазвязка) шумных и тихих цепей

• ШИМ с гальванической развязкой. Высокая стабильность и плавная регулировка аналогового сигнала 0-10В управления скоростью вращения шпинделя

• Одновременное подключение шпинделя и LED-лазера с возможностью безопасной раздельной работы и автоматической подстройкой координат при переключении между ними

• Некоторые полезные функции: макросы, автоматическое восстановление программы G-кода после сбоя по питанию, компенсация неровностей поверхности стола, запоминание точки останова программы G-кода, очень качественная и быстрая 4-осевая визуализация с точным расчетом времени выполнения программы и др.

• Частота сигнала Step до 170кГц

• Точность интерполяции 1мкм. Интерполяция одновременно по всем осям.

• Очень стабильная работа USB-соединения за счет использования цифрового USB-изолятора, прекрасно борющегося с электромагнитными помехами от частотного преобразователя

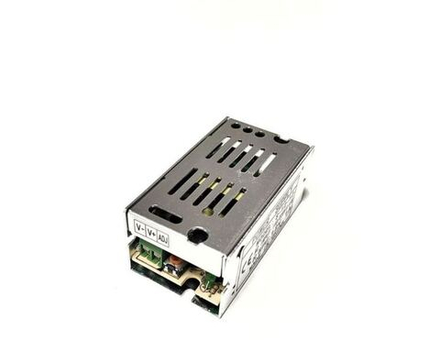

• Работа от одного источника питания 12-36В

• Рабочий температурный диапазон -20...+70C

• Подключение внешних драйверов шаговых двигателей с управлением по стандартному протоколу Step-Dir

• Входные сигналы: LimitX, LimitY1, LimitY2, LimitZ, LimitA, Probe, Start, Hold, Safety Door, Reset

• Выходные сигналы: аналоговый ШИМ 0-10В; импульсный ШИМ 5В; реле включения шпинделя, основного и дополнительного охлаждения; сигнал управления направлением вращения шпинделя

• Компания Инектра реализует полный цикл проектирования и разработки оборудования, включая аппаратную часть, ПО контроллера и программы управления для персонального компьютера и мобильных устройств.

• При разработке нового функционала мы учитываем пожелания клиента и реализуем их в кратчайшие сроки.

• Для юр.лиц доступна услуга "Возьми на тест": Вы бесплатно берёте контроллер на тест сроком до 3-х недель, а решение о приобретении принимаете по результатам опытной эксплуатации.

• Бесплатная комплексная техническая поддержка.

• Переоборудуем Ваш станок с MACH3/NC Studio/RichAuto и другими системами на нашу ЧПУ-систему под ключ!

• Гарантия 12 месяцев.
